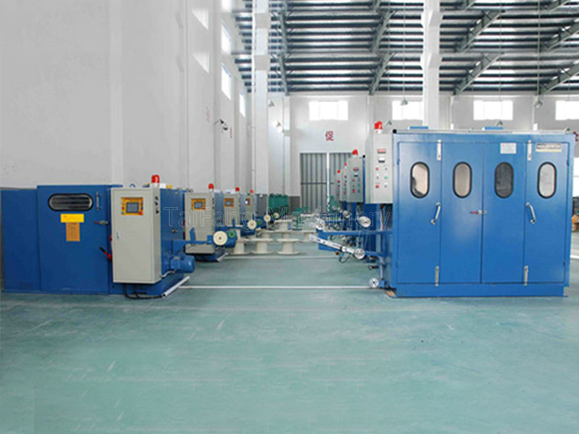

500型退扭對絞機
發布日期：2024-04-11 關注次數：915
一、 【用途 Application】：
適用于各類高頻數據通訊纜絕緣芯線絞對退紐放線，是生產Cat5e、6、7類數據電纜的必備設備。本機通常用于與SF-500P 或SF-630組配退紐絞對機組。
二、 【設備組成 Structure of Equipment】：
雙盤退紐放線機構，放線張力檢測架，線盤升降機構，電控箱等。
三、 【技術特點 Technique Feature】：
1. 放線張力精確控制，放線張力恒定，生產效率高。
2. 退紐率調整方便，退紐轉速自動跟蹤對絞機轉速變化。
3. 雙盤退紐絞弓采用高強度碳纖維材料，經久耐用。
四、 【技術參數 Technique specifications】：
| 規格型號 | SF-500P退扭機 | SF-500P對絞機 |
| 適用線軸 | φ500mm*300mm*φ56mm | φ500mm*300mm*φ56mm |
| 張力 | 擺臂式張力 | 磁粉張力 |
| 給線徑 | Max 2.0mm | Max 2.0mm |
| 絞合外徑 | Max 4.0mm | Max 4.0mm |
| 節距范圍 | Max 50%退扭率 | 5-40mm(變換齒輪) |
| 轉 速 | Max 1000RPM | Max 2200RPM |
| 線 速 | Max 120m/min | Max 120m/min |
| 排 線 | 無 | 軸承式排線，排距、排幅可調 |
| 動 力 | AC 3.75KW+0.75KW | AC3.7KW |
| 線盤升降 | 1HP減速電動升降 | 液壓升降 |
| 制 動 | 內外部斷線電磁式剎車制動 | 內外部斷線電磁式剎車制動 |
