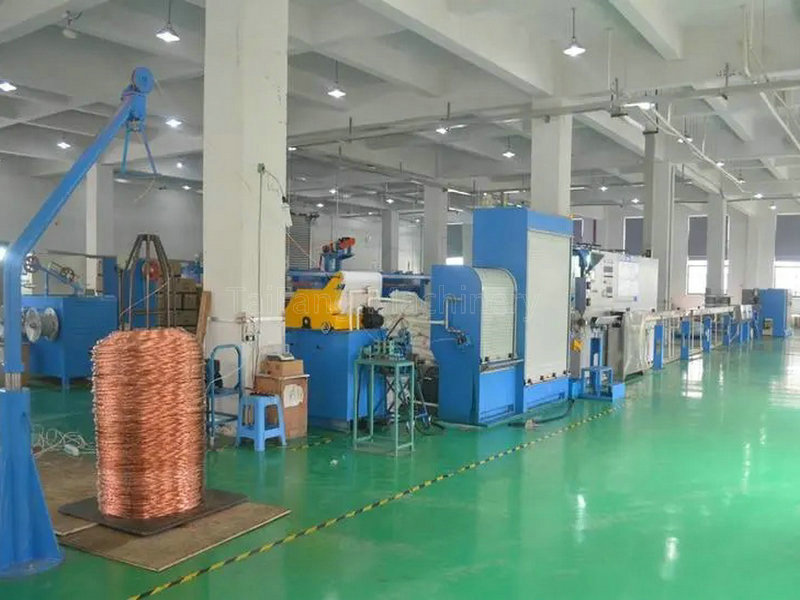

SF-Ф70+35型高速絕緣芯線串聯生產線
設備配置及技術規范
一、設備用途
該設備適應于高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)，市話電纜拉絲絕緣芯線高速擠出生產。
二、主要規范
1．制造線種：高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)。
2．押出材料：適應于PVC、PP、PE、SR-PVC等高速擠出塑料，塑化程度100%。
3．拉絲機輸入導體直徑 min. 2.6 mm，max. 3.0 mm；
4．拉絲機輸出導體直徑 min. 0.40 mm，max. 1.0mm；
5. 銅導體延伸率 18～28 %；
6. 最大絕緣外徑 3.0 mm
7. 產品結構 實心+色條；
8．最大線速：800～1200m/min。（線速度依線徑而定）
9．中心高度：1000mm。
10．電 源：380V+10% 50HZ 三相五線制
11．操作方向：主機（從 至 操作）
三、主要組成部件：
| 序號 | 設備名稱/規格型號 | 數量 | 廠家備注 |
| 1 | 銅桿放線架 | 一臺 | 泰方機械 |
| 2 | 軋頭機 | 一臺 | 泰方機械 |
| 3 | SF-250/17D立式噴淋中拉機 | 一組 | 泰方機械 |
| 4 | 連續退火預熱裝置 | 一組 | 泰方機械 |
| 5 | 內導體外徑測試儀 | 一臺 | 上海歐勒 |
| 6 | 70#擠出主機+雙層共擠機頭 | 一組 | 泰方機械 |
| 7 | 35#臥式注條機 | 一臺 | 泰方機械 |
| 8 | 自動上料烘干系統 | 一組 | 泰方機械 |
| 9 | 色母料自動混料機 | 一組 | 上海歐勒 |
| 10 | 冷卻系統 | 一組 | 泰方機械 |
| 11 | 外絕緣芯線測徑儀 | 一臺 | 上海歐勒 |
| 12 | 噴淋式牽引機 | 一臺 | 泰方機械 |
| 13 | 高頻火花試驗機 | 一臺 | 泰方機械 |
| 14 | 全自動雙軸換盤收線機 | 一臺 | 泰方機械 |
| 15 | 西門子工控系統 | 一臺 | 泰方機械+進口電器 |
| 16 | 隨機備件及操作保養說明書 | 一套 | 泰方機械 |
| 17 | 整機涂裝 | 一套 | 泰方機械 |
